Configuração do Código de Barras EAN-13

O que é?

EAN-13 é um tipo de código de barras, que pode ser selecionado para utilização nas etiquetas das balanças. O EAN-13 também pode fazer parte da composição dos outros tipos de códigos de barras, como: Code 128, GS1 Databar Expanded e Códigos de barras 2D

Como Configurar?

Acessar a tela Configuração de loja no MGV Cloud, acessar o accordion 'Configuração do EAN-13'. Nesse accordion será realizada a configuração da composição do EAN-13, essa configuração se aplica as etiquetas EAN-13, que realizam a impressão apenas dessa composição, e também para as demais etiquetas que utilizam a composição EAN-13 + padrão especifico de cada modelo.
Seguem os campos de configuração:

• Tipo de Código de Barras: Há 10 tipos de código de barras que podem ser selecionados

• Preço Total: É possível alterar a composição do EAN-13 para imprimir o Preço Total

• Peso/Quantidade:É possível alterar a composição do EAN-13 para imprimir o Peso ou a Quantidade

• Número de dígitos: É possível alterar o número de dígitos do código do item para 4, 5 ou 6 dígitos.


Quando selecionado o 'Tipo 8' será possível selecionar apenas 3 dígitos.

• Imprime último dígito: Para os itens configurados com o Tipo de Venda por Peso, é possível habilitar ou desabilitar a impressão do último dígito de código, através da flag Impressão do último dígito de código. Quando essa opção estiver desabilitada, a composição do EAN-13 no MGV Cloud não muda, porém, na impressão do código de barras o item é exibido sem o último dígito.

  Exemplo: Item de código 35 com a configuração de 4 dígitos para o código.

  • Opção ‘Impressão do último dígito de código’ habilitada: 0035
  • Opção ‘Impressão do último dígito de código’ desabilitada: 0003

Composição do EAN-13

A cada alteração realizada nos parâmetros de Configuração do EAN-13, a Composição do EAN-13 exibe como deverá ficar a composição com cada parâmetro selecionado.

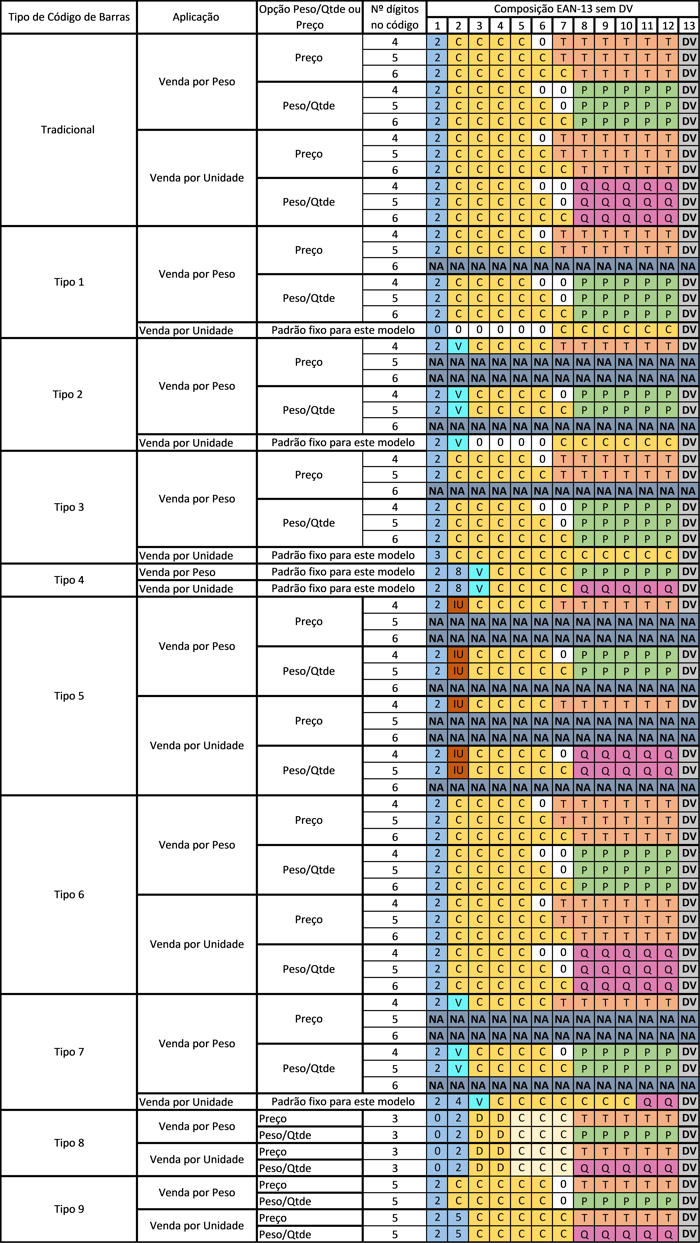

Abaixo seguem todas as composições possíveis, com as configurações de Tipo de Código de barras, Número de dígitos e formatação com Peso/Quantidade ou Preço Total:

Legenda e Observações:

• NA = Não Aplica. Quando uma linha de configuração estiver com essa informação, significa que aquele modelo não suporta os parâmetros da linha em questão.
• Podemos verificar que em todas as composições há um campo fixo chamado Dígito Verificador (DV), esse campo é calculado pela balança.
• Alguns tipos de código de barras possuem padrão fixo, como por exemplo o Tipo 1 para operação por Unidade. E nesse caso, não importam as configurações de Nº de dígitos do código e Peso/Quantidade ou Preço Total.
• O código de barras do tipo 5, utiliza o parâmetro Indicador de Uso (IU). Esse parâmetro pode ser habilitado ou desabilitado pela flag Utiliza indicador de Uso em Configuração EAN-13.
  Ele está relacionado com o item cadastrado e pode ser alterado através de importação de arquivos de itens.
• O código de barras do tipo 8, utiliza o departamento do item (D) na composição.
• Quando o tipo de código de barras for do “Tipo 3” o código EAN13 do cadastro de itens será habilitado e utilizado na impressão do código de barras na etiqueta. Por padrão, este código deverá iniciar com 2 ou 3 (dependendo se é venda por peso ou unidade) totalizando 12 bytes. Durante a impressão a balança irá calcular automaticamente o 13º dígito (DV), sendo assim ele não deve fazer parte do código cadastrado.
  Exemplo: 3000001842095
  Sendo o “3” um valor fixo para venda por unidade, a balança irá ignorá-lo. O último dígito (no exemplo acima o “5”) é o DV e será também ignorado pela balança dado que o mesmo será calculado durante a impressão da etiqueta.

Informação: Será possível configurar a opção de impressão do preço no código de barras nas etiquetas. Essa impressão deverá ser possível em qualquer padrão de código de barras (EAN-13, CODE 128, GS1 Databar, Código de barras 2D):

Essa configuração poderá ser realizada através do accordion 'Composição do Código de Barras' nessa mesma tela.

• Opções do Uso do Preço: neste parâmetro será configurada a exibição do Preço Normal, Preço Promocional ou 3 Preços na composição do EAN-13.

Impressão das Etiquetas EAN-13

Existem quatro modelos de etiquetas para impressão dos códigos de barras, que podem ser configurados no cadastro de balança. Neste caso, será necessário configurar uma etiqueta com impressão de código de barras EAN-13.
