Configuração do Código de Barras Code 128

O que é?

Code 128 é um tipo de código de barras, que pode ser selecionado para utilização nas etiquetas das balanças.

Obs.: As configurações do EAN-13 na composição do código de barras, podem ser verificadas em Configuração do EAN-13.

Como Configurar?

Acessar a tela Configuração no MGV7, acessar a aba Código de Barras. Nesta tela será possível configurar as informações de código de barras das etiquetas. Há três subgrupos com parâmetros de configuração:

1. Configurações do EAN-13: Configura a composição do EAN-13 para todos os modelos de etiqueta;
2. Composição do EAN-13: Exibe a composição do EAN-13, conforme as configurações realizadas no subgrupo Configurações do EAN-13.
3. Composição do código de barras: Configura as composições dos códigos de barras das etiquetas Code 128 e GS1 Databar Expanded. Também realiza configuração das opções de uso do preço promocional no EAN-13 e outros três parâmetros de configuração do EAN-13, que será apresentado abaixo.

• Composição do código de barras

  No subgrupo 'Composição do código de barras' serão realizadas as configurações do padrão de código de barras Code 128, onde será possível selecionar 14 tipos de códigos de barras, que podem ser vistos abaixo.

  Também será possível configurar as opções de leitura humana no padrão Code 128 de código de barras:

  • Destacar em Fundo Reverso: os dígitos do código de barras serão destacados em fundo reverso, em intervalos de 6 dígitos.

    Veja Exemplo:

    20000 00138 30092 00000 23590 00

  • Destacar dígito: será possível selecionar um dígito do código de barras para destacar, e este ficará sublinhado.

    Veja Exemplo: Foi selecionado destaque no dígito 17.

    20000 00138 30092 00000 29590 00

  Obs.: Se estiver marcado o fundo reverso, o campo de destaque deve ser “nenhum” e se houver um dígito de destaque, o fundo reverso não pode estar marcado.

  No padrão Code 128 de código de barras, será possível configurar apenas a impressão de EAN-13 ao habilitar a opção:

  • Imprime somente os 13 primeiros dígitos legíveis do código de barras padrão Code 128: nas etiquetas do tipo Code 128, serão impressos apenas os dígitos do EAN-13.

Impressão das Etiquetas Code 128

Existem quatro modelos de etiquetas para impressão dos códigos de barras, que podem ser configurados no cadastro de balança. Neste caso, será necessário configurar uma etiqueta com impressão de código de barras Code 128.

• Tipo 1: EAN-13 + Data de Validade



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  0 = um dígito fixo zero;

  Composição com um total de 20 dígitos.

• Tipo 2: EAN-13 + Data de Validade + Hora de Validade



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  Hora de validade = campo para impressão da hora de validade do item em questão, no formato HHMM. Quando o item não possuir data de validade configurada os dígitos serão preenchidos com ‘2359’;
  0 = um dígito fixo zero;

  Composição com um total de 24 dígitos.

• Tipo 3: EAN-13 + Data de Validade + Hora de Validade + Balança + Sequencial



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  Hora de validade = campo para impressão da hora de validade do item em questão, no formato HHMM. Quando o item não possuir data de validade configurada os dígitos serão preenchidos com ‘2359’;
  Balança = campo para impressão do código da balança em questão, composto por 2 dígitos;
  Sequencial = campo para impressão do sequencial das transações, iniciado com valor 1 e crescente a cada impressão, composto por 7 dígitos;


  Composição com um total de 32 dígitos.

• Tipo 4: EAN-13 + Data de Validade + Lote



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  Lote = campo para impressão do lote do item em questão, composto por 12 dígitos. Quando o item não possuir lote os dígitos serão preenchidos com zeros. Deve estar previsto a impressão de lote fixo, temporário, solicitado e o lote cadastrado no item;
  0 = um dígito fixo zero;

  Composição com um total de 32 dígitos.

• Tipo 5: EAN-13 + Loja + Operador + DV



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Loja = campo para impressão do código da loja em questão, com 5 dígitos;
  Operador = campo para impressão do operador informado na balança, com 3 dígitos. Deve estar previsto a impressão do operador em todos os modos de Gerenciamento de Operadores;
  DV = um dígito verificador a ser calculado pela balança com base em toda a composição do Code 128 (21 dígitos anteriores).


  Composição com um total de 22 dígitos.

• Tipo 6: EAN-13 c/ Preço Total + Peso ou Qtde + Data de Validade + Hora de Validade + Balança.



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Peso ou Qtde = campo para impressão do peso ou quantidade, dependendo do tipo de venda do item em questão, no formato PPPPP (peso) ou QQQQQ (quantidade);
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  Hora de validade = campo para impressão da hora de validade do item em questão, no formato HHMM. Quando o item não possuir data de validade configurada os dígitos serão preenchidos com ‘2359’;
  Balança = campo para impressão do código da balança em questão, composto por 2 dígitos;

  Composição com um total de 30 dígitos.

  Obs.: A composição do EAN-13 c/ Preço Total é inibida pelos parâmetros Peso/Quantidade ou Preço Total em Configurações do EAN-13:
  Neste tipo de code128 o EAN-13 exibe que será composto por Preço Total. Porém, isso irá acontecer somente se o parâmetro Preço Total estiver habilitado nas Configurações do EAN-13. Então, neste caso o Parâmetro Preço Total deve estar habilitado em Configurações do EAN-13. Os dígitos que prevalecerão serão os selecionados nas opções de configuração, ou seja, mesmo selecionado este tipo de código de barras que exibe que será impresso Preço Total, caso seja selecionado Peso/Quantidade, esse é que será impresso na etiqueta.

• Tipo 7: EAN-13 c/ Preço Total + Peso ou Qtde + Data de Validade + Balança + Sequencial



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Peso ou Qtde = campo para impressão do peso ou quantidade, dependendo do tipo de venda do item em questão, no formato PPPPP (peso) ou QQQQQ (quantidade);
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  Balança = campo para impressão do código da balança em questão, composto por 2 dígitos;
  Sequencial = campo para impressão do sequencial das transações, iniciado com valor 1 e crescente a cada impressão, composto por 6 dígitos;

  Composição com um total de 32 dígitos.

  Obs.: A composição do EAN-13 c/ Preço Total é inibida pelos parâmetros Peso/Quantidade ou Preço Total em Configurações do EAN-13:
  Neste tipo de code128 o EAN-13 exibe que será composto por Preço Total. Porém, isso irá acontecer somente se o parâmetro Preço Total estiver habilitado nas Configurações do EAN-13. Então, neste caso o Parâmetro Preço Total deve estar habilitado em Configurações do EAN-13. Os dígitos que prevalecerão serão os selecionados nas opções de configuração, ou seja, mesmo selecionado este tipo de código de barras que exibe que será impresso Preço Total, caso seja selecionado Peso/Quantidade, esse é que será impresso na etiqueta.

• Tipo 8: EAN-13 + Preço Total + Data de Validade + 00 + DV



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Preço total = campo para impressão do preço total calculado pela balança, com 6 dígitos;
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  00 = dois dígitos zero (sempre zero - solicitação do Carrefour);
  DV = um dígito verificador a ser calculado com base em toda a composição do Code 128 (27 dígitos anteriores).

  Composição com um total de 28 dígitos.

• Tipo 9: EAN-13 c/ Preço Total + Peso/Quantidade + Data de Validade



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Peso/Quantidade = campo para impressão do peso ou quantidade do item em questão, com 5 dígitos.
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;

  Composição com um total de 24 dígitos.

  Obs.: A composição do EAN-13 c/ Preço Total é inibida pelos parâmetros Peso/Quantidade ou Preço Total em Configurações do EAN-13:
  Neste tipo de code128 o EAN-13 exibe que será composto por Preço Total. Porém, isso irá acontecer somente se o parâmetro Preço Total estiver habilitado nas Configurações do EAN-13. Então, neste caso o Parâmetro Preço Total deve estar habilitado em Configurações do EAN-13. Os dígitos que prevalecerão serão os selecionados nas opções de configuração, ou seja, mesmo selecionado este tipo de código de barras que exibe que será impresso Preço Total, caso seja selecionado Peso/Quantidade, esse é que será impresso na etiqueta.

• Tipo 10: EAN-13 + Peso/Quantidade + Data de Validade + 00 + DV



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Peso/Quantidade = campo para impressão do peso ou quantidade do item em questão, com 6 dígitos;
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  00 = dois dígitos zero (sempre zero);
  DV = um dígito verificador a ser calculado com base em toda a composição do Code 128 (27 dígitos anteriores).

  Composição com um total de 28 dígitos.

• Tipo 11: EAN+13 c/ Preço Total + Peso ou Qtde + Data de Validade + Preço Promocional



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Peso/Quantidade = campo para impressão do peso ou quantidade do item em questão, com 5 dígitos;
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  Preço Promocional = campo para impressão do preço promocional calculado pela balança, com 6 dígitos. Quando o item não possuir preço promocional os dígitos serão preenchidos com zeros;

  Composição com um total de 30 dígitos.

  Obs.: A composição do EAN-13 c/ Preço Total é inibida pelos parâmetros Peso/Quantidade ou Preço Total em Configurações do EAN-13:
  Neste tipo de code128 o EAN-13 exibe que será composto por Preço Total. Porém, isso irá acontecer somente se o parâmetro Preço Total estiver habilitado nas Configurações do EAN-13. Então, neste caso o Parâmetro Preço Total deve estar habilitado em Configurações do EAN-13. Os dígitos que prevalecerão serão os selecionados nas opções de configuração, ou seja, mesmo selecionado este tipo de código de barras que exibe que será impresso Preço Total, caso seja selecionado Peso/Quantidade, esse é que será impresso na etiqueta.

• Tipo 12: EAN-13 sem DV + Data de Validade



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13), porém com apenas 12 dígitos, não imprimindo o DV; (Obs.: O EAN-13 na tabela é apenas um exemplo, pode ser alterado conforme as configurações selecionadas)
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  0 = um dígito fixo zero;

  Composição com um total de 20 dígitos.

• Tipo 13: EAN-13 + Data de Validade + Operador



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  Operador = campo para impressão do operador informado na balança, com 3 dígitos. Deve estar previsto a impressão do operador em todos os modos de Gerenciamento de Operadores;

  Composição com um total de 22 dígitos.

• Tipo 14: EAN-13 c/ Preço Total + Peso/Quantidade + Validade + Operador



  EAN-13 = composição padrão do EAN-13 (definido neste documento em Configurações do EAN-13);
  Peso/Quantidade = campo para impressão do peso ou quantidade do item em questão, com 5 dígitos;
  Data de validade = campo para impressão da data de validade do item em questão, no formato DDMMAA. Quando o item não possuir data de validade os dígitos serão preenchidos com zeros;
  Operador = campo para impressão do operador informado na balança, com 3 dígitos. Deve estar previsto a impressão do operador em todos os modos de Gerenciamento de Operadores;
  0 = um dígito fixo zero;

  Composição com um total de 28 dígitos.

  Obs.: A composição do EAN-13 c/ Preço Total é inibida pelos parâmetros Peso/Quantidade ou Preço Total em Configurações do EAN-13:
  Neste tipo de code128 o EAN-13 exibe que será composto por Preço Total. Porém, isso irá acontecer somente se o parâmetro Preço Total estiver habilitado nas Configurações do EAN-13. Então, neste caso o Parâmetro Preço Total deve estar habilitado em Configurações do EAN-13. Os dígitos que prevalecerão serão os selecionados nas opções de configuração, ou seja, mesmo selecionado este tipo de código de barras que exibe que será impresso Preço Total, caso seja selecionado Peso/Quantidade, esse é que será impresso na etiqueta.

• Tipo 15: Personalizado

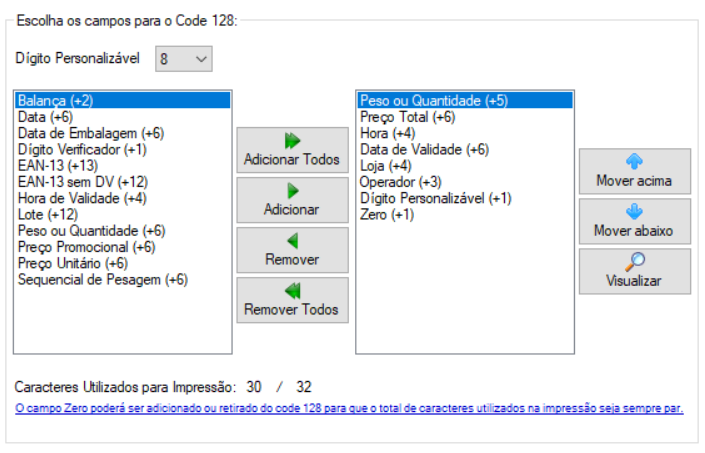

  Ao escolher esta opção, os campos que compõem o code 128 podem ser escolhidos e a ordem destes pode ser customizada de acordo com a necessidade.

  Neste formato, podem ser escolhidos quais campos farão parte do code 128. A soma de caracteres destes campos não deve ultrassar o limite de 32. Caso esta soma resulte em um número ímpar, o caractere zero "0" será adicionado automaticamente e poderá ser movido para qualquer parte do code 128.

  O valor do dígito personalizável é configurável, mas este campo pode ser adicionado ou não à composição do code 128.

  Após escolher a opção de code 128 Personalizado, passa a aparecer, na tela de Configuração da Loja, a guia 'Configuração do Code 128', onde é possível configurar as informações que serão impressas no code 128 e ver o total de caracteres utilizados à medida que os campos são movimentados.

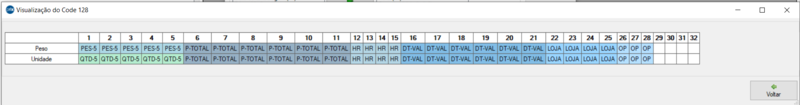

  Ao clicar no botão Visualizar, é aberta uma tela que exibe uma pré-visualização da distribuição dos campos no code 128.



  Composição com limite máximo de 32 dígitos.

  Abaixo a relação de cada campo com a quantidade de caracteres que ocupa e com a sigla que o representa no visualizador de code 128.

  Campo	Quantidade de Caracteres	Sigla
  EAN13	13	EAN13
  EAN13 sem DV	12	EAN13-SEMDV
  Data	6	DT
  Hora	4	HR
  Balança	2	BAL
  Sequencial de Pesagem	6	SEQ
  Lote	12	LOT
  Loja	4	LOJA
  Operador	3	OP
  Dígito Verificador	1	DV
  Preço Unitário	6	P-UNI
  Preço Total	6	P-TOTAL
  Preço Promocional	6	P-PROM
  Peso ou Quantidade	6	Vendas por peso: PES-6; Vendas por Unidade: QTD-6
  Peso ou Quantidade	5	Vendas por peso: PES-5; Vendas por Unidade: QTD-5
  Data de Validade	6	DT-VAL
  Data da Embalagem	6	DT-EMB
  Hora de Validade	4	HR-VAL
  Zero	1	ZERO
  Dígito Personalizável	1	DP
